[4F] MMI 3G Umbau in meinem Dickschiff

A6 4F 3.0 TDI Quattro OEM+
Bj. 06/2006

13.08.2010 22:50 Uhr

Hallo zusammen,

nach langer Vorbereitung und dem schwingen meiner Crimpzange in der letzten Woche steht nun auch der erste große Umbau an meinem Dickschiff an (ich kanns einfach nicht lassen...). Ich werde nächste Woche endlich meinen MMI 3G (Festplattennavi inkl. DVD Video und 3D Navigation) Umbau starten und wollte euch daran teilhaben lassen. Da im A6 ja (leider?) alles vernetzt ist, fliegt das komplette Infotainmentsystem (Headunit, Display, Bedienteil, Music Interface, Telefon, Navi, Digitalradio, Analogradio, Rückfahrkamera, Kombiinstrument, Klimabedienteil, Diagnoseinterface und noch einige Kleinteile komplett raus und werden ausgetauscht)

Bisher hat sich schon etwas Hardware angehäuft (Rest kommt nächste Woche):
http://www.ts85.de/a3fshare/uploads/3g_hardware.jpg

Vorhanden ist schon:
- CAN Gateway
- 3G Headunit (mit Autotelefon und HD)
- Bose Verstärker
- Bedienteil mit Joystick
- Radiobox inkl. DAB
- neue Schalter für Mittelkonsole (Handschuhfach und Kombiinstrument-Taster)
- 3G Mikrofone (3 Stück)
- Plug 'n' Play Kabelbäume für Headunit, Telefon, Gateway, Radio und Taster (Eigenbau): http://www.ts85.de/a3fshare/uploads/DSC05456.JPG
- SMB/Fakra Verlängerungen für GPS und Telefonsignal

Nächste Woche kommen noch:
- 3G Display
- LVDS Display Kabel
- Facelift Klimabedienteil
- Blende für Display

noch auf der Suche nach:
- 3G Music Interface Kabel (anscheinend mit Goldfüllung...1,6m Kabel für 160€)
- Facelift Kombiinstrument
- Facelift RFK Steuergerät

Für den Umbau werde ich wohl wieder alle Verkleidungen ringsum ausbauen dürfen, um die Kabel vom 2G Navi (im Kofferraum) zur 3G Headunit (im Handschuhfach) zu legen bzw. zusätzlich noch den Fahrersitz ausbauen wegen dem 2G Telefonsteuergerät, was raus muss.

Ich werde die Aktion wohl mit Fotos dokumentieren und dann hier online stellen. Zudem habe ich nach Studium der Stromlaufpläne einen kompletten Umpinplan sowie Anleitungen für Plug'n'Play Adapter inkl. Teilenummern aufgeschrieben. Die Infos werde ich im Anschluss auch hier online stellen.

Gruß
Thomas





EEEH, wat is mit die Starthilfekabel???

A6 4F 3.0 TDI Quattro OEM+
Bj. 06/2006

19.08.2010 1:00 Uhr

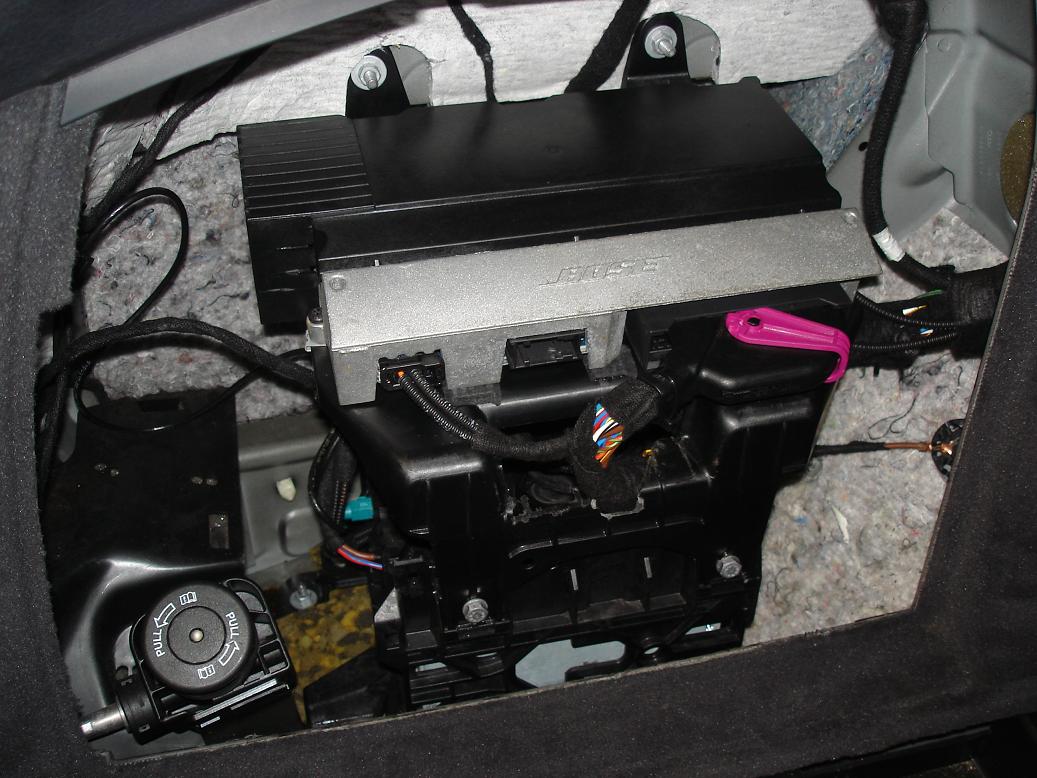

Der Umbau ist nun soweit abgeschlossen (altes Infortainmentrack mit Navi, Radio, DAB und Bose raus und neues Rack mit (Digital)Radio und Bose rein). Die GPS Leitung wurde vom alten Navi aus verlängert und nach vorne zum Handschuhfach gelegt. Die Sicherungen für DAB und Navilaufwerk fallen weg, da beides ja nun kein separates Steuergerät mehr hat.

http://www.ts85.de/a3fshare/uploads/3g_1.JPG
http://www.ts85.de/a3fshare/uploads/3g_2.JPG
http://www.ts85.de/a3fshare/uploads/3g_3.JPG

Die Kabel vom Bluetooth Autotelefon habe ich nach vorne ins Handschuhfach gelegt.
Dann habe ich den Stecker vom originalen 2G Interface ausgepinnt und in einen anderen Stecker eingepinnt, um so eine Plug&PLay Verbindung herzugestellen, ohne am Originalkabelbaum zu löten:
http://www.ts85.de/a3fshare/uploads/3g_4.JPG

Im Anschluss habe ich den Stecker des Can GW umgepinnt und das neue 3G Gateway eingebaut. Zudem wurde der 3G Hauptkabelbaum angeschlossen:
http://www.ts85.de/a3fshare/uploads/3g_5.JPG

Danach wurde die Bedieneinheit gegen das 3G Pendant getauscht (hier mit Joystick auf dem MMI Controller:
http://www.ts85.de/a3fshare/uploads/3g_6.JPG

Kombiinstrument inkl. 2G Display raus ( http://www.ts85.de/a3fshare/uploads/3g_7.JPG ) und dann das neue Display inkl neuer Blende und neuen Schaltern eingebaut (die Stecker der Schalter sind identisch): http://www.ts85.de/a3fshare/uploads/3g_8.JPG

Morgen werden die fehlenden Verkleidungen wieder montiert und der Anschluss fürs Music Interface ins Handschuhfach eingebaut. Am Freitag gehts dann zum Freundlichen zum Komponentenschutz entfernen.
So, heute habe ich den Rest eingebaut.

Gruß
Thomas





EEEH, wat is mit die Starthilfekabel???

A3 2.0 TDI
Bj. 10/05

19.08.2010 1:11 Uhr

du verrückter :D die autos sind von dir aber auch nicht sicher ^^

nette arbeit =)

A5 quattro 3.0TDI
Bj. 6/09

19.08.2010 8:37 Uhr

Da kann ich nur sagen Respekt vor deiner Arbeit. Das 3G ist aber echt besser deshalb hab ich es damals auch mitbestellt.

Beitrag wurde am 19.08.2010 8:38 Uhr von A3-Stefan bearbeitet

A3 8P 2.0 FSI (AXW)
Bj. 23.09.2003

19.08.2010 8:54 Uhr

Super und herzlichen Glückwunsch

Codieren, Fehlerspeicher auslesen und löschen mit HEX+CAN-USB im Raum Frankfurt gerne machbar, gerne am Wochenende.
Außerdem alles rund um die RNS-E - von 1-DIN, von 2-DIN, mit BT-FSE, mit SDS (mit und ohne MFL), mit RFK usw.

Octavia Kombi TDI CR DPF
Bj. 02/11

19.08.2010 11:32 Uhr

Sehr schön! Respekt und Glückwunsch!

TDI, wo kein Rauch, da kein Feuer!

BMW E30 VW Golf 1 Simson Star
Bj. 1990 / 1982 / 1969

19.08.2010 11:42 Uhr

Wie das wars schon? Ich dachte da kommt ein 40" LCD jetzt aus dem Amaturenbrett gefahren, der nicht nur die Strasse vor einem im Infrarotmodus wiedergibt, sondern PiP-mäßig MTV-Cribs laufen läßt... Poffel, da geht doch noch was...

Respekt Alter!

Wenn DAS die Lösung ist, will ich mein Problem zurück.

A6 4F 3.0 TDI Quattro OEM+
Bj. 06/2006

19.08.2010 16:00 Uhr

Es ist vollbracht - der Umbau ist soweit fertig.

Heute habe ich wieder alle Verkleidungen montiert und die Kabel für die Headunit sortiert:
http://www.ts85.de/a3fshare/uploads/3g_9.JPG

Danach das Handschuhfach umgebaut (Music Interface Anschluss installiert und dann das Handschuhfach inkl. Headunit und Wechsler (welcher übrigens identisch zum 2G Wechsler ist) eingebaut:
http://www.ts85.de/a3fshare/uploads/3g_11.JPG

Nun läuft das ganze:
http://www.ts85.de/a3fshare/uploads/3g_10.JPG
http://www.ts85.de/a3fshare/uploads/3g_12.JPG
http://www.ts85.de/a3fshare/uploads/3g_13.JPG
http://www.ts85.de/a3fshare/uploads/3g_14.JPG
http://www.ts85.de/a3fshare/uploads/3g_15.JPG
http://www.ts85.de/a3fshare/uploads/3g_16.JPG
http://www.ts85.de/a3fshare/uploads/3g_17.JPG
http://www.ts85.de/a3fshare/uploads/3g_18.JPG
http://www.ts85.de/a3fshare/uploads/3g_19.JPG

Das Rückfahrkamera Steuergerät vom 2G funktioniert auch weiterhin. Kann natürlich sein, dass das 3G Steuergerät eine höhere Auflösung liefert - aber sofern mir nicht eins günstig über den Weg läuft, werde ich das 2G Steuergerät drin lassen - tut ja seinen Dienst.

Da der Batteriemanager des MMI 2G beim 3G nicht mehr funktioniert, werde ich bei Zeiten noch die Lichtmaschine inkl. dem neuen Batteriemanager umbauen. Des weiteren werden noch die Antennenverstärker demnächst ausgetauscht, da das Radio einige Fehler rauswirft - Radioempfang funktioniert aber scheinbar...

Morgen habe ich noch einen Termin bei meinem Freundlichen zum Komponentenschutz entfernen lassen, dann läuft das ganze auch richtig (mit Ton).

Ansonsten fand ich den Umbau bisher nicht weiter wild... effektiv habe ich von gestern 12-21 Uhr im Auto gehangen und heute nochmal 3 Stunden. Dann kommt natürlich noch die Zeit fürs bauen der Kabelbäume hinzu - hatte aber ehrlich gesagt mit mehr Aufwand gerechnet.

Gruß
Thomas





EEEH, wat is mit die Starthilfekabel???

A3 8P 2.0 FSI (AXW)
Bj. 23.09.2003

19.08.2010 16:34 Uhr

Super

Codieren, Fehlerspeicher auslesen und löschen mit HEX+CAN-USB im Raum Frankfurt gerne machbar, gerne am Wochenende.
Außerdem alles rund um die RNS-E - von 1-DIN, von 2-DIN, mit BT-FSE, mit SDS (mit und ohne MFL), mit RFK usw.

A6 4F 3.0 TDI Quattro OEM+
Bj. 06/2006

22.08.2010 12:31 Uhr

..und hier noch die Teilelisten, Pinbelegungen und Adapter Baupläne für den Umbau: http://www.ts85.de/ts85.de/kfzelektronik/mmi3g.php

Lichtmaschine und Batterieenergiemanager werden ggf. noch kommende Woche umgebaut. Facelift Innenleuchte inkl. neuen Mikrofoneinheiten wurden gestern noch verbaut.
